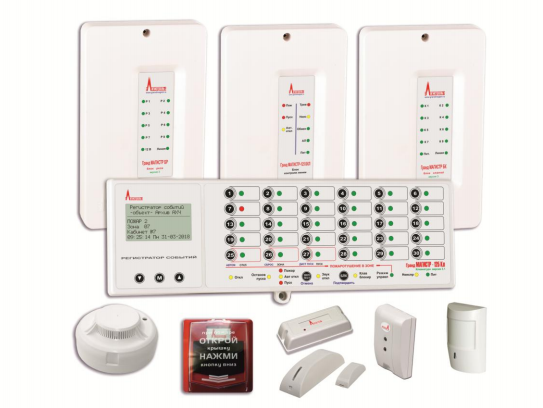

Гранд МАГИСТР-125 - Адресная система охранно-пожарной сигнализации.
Функциональные блоки прибора Гранд МАГИСТР-125:

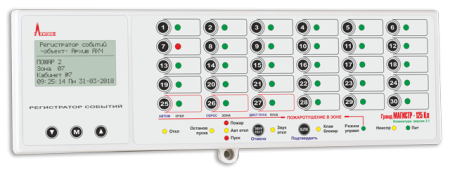

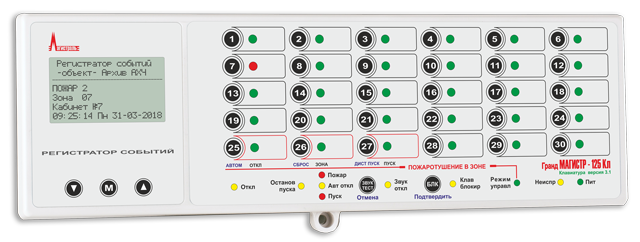

1. Гранд МАГИСТР-125 Кл -
Клавиатура - Выносная клавиатура управления и индикации с большим дисплеем;

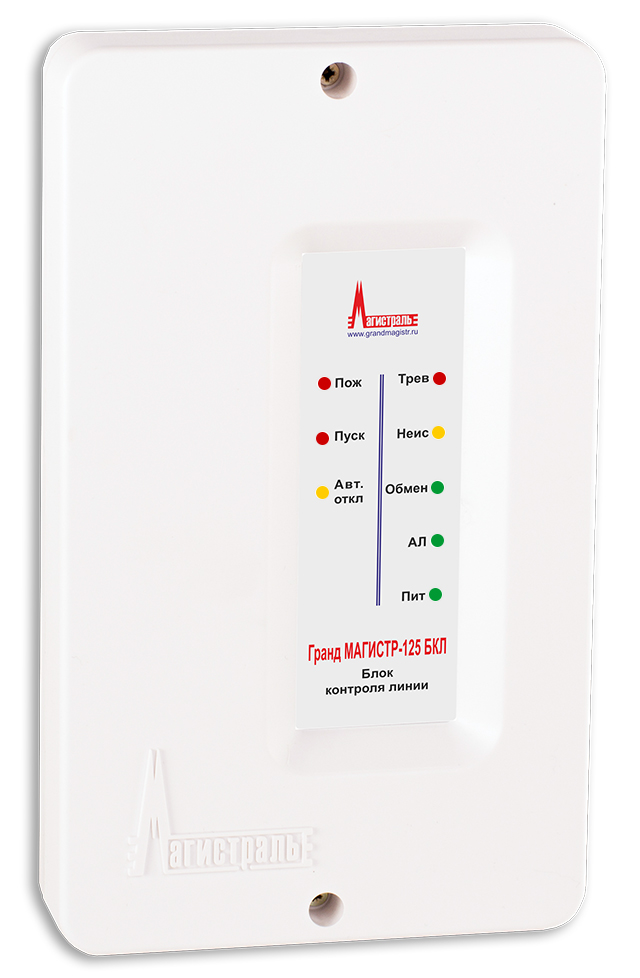

2. Гранд МАГИСТР-125 БКЛ -
Блок контроля линии - Контоллер двухпроводной адресной линии до 99 адресных устройств. Возможно подключение до 5 блоков контроля линии в прибор.

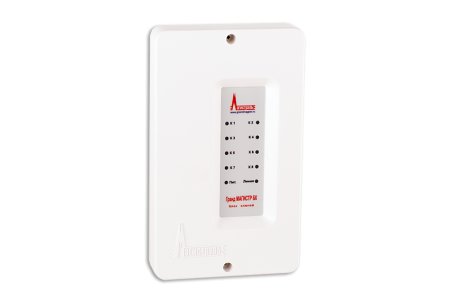

3. Гранд МАГИСТР БК -
Блок ключей - Совместим с прибором Гранд МАГИСТР-125. Возможно подключение до 5 блоков ключей в прибор.

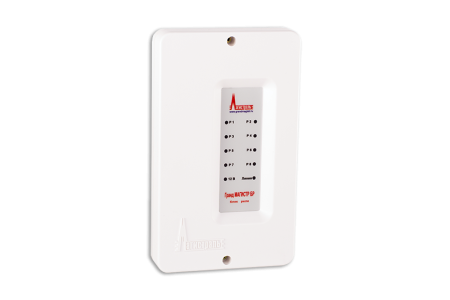

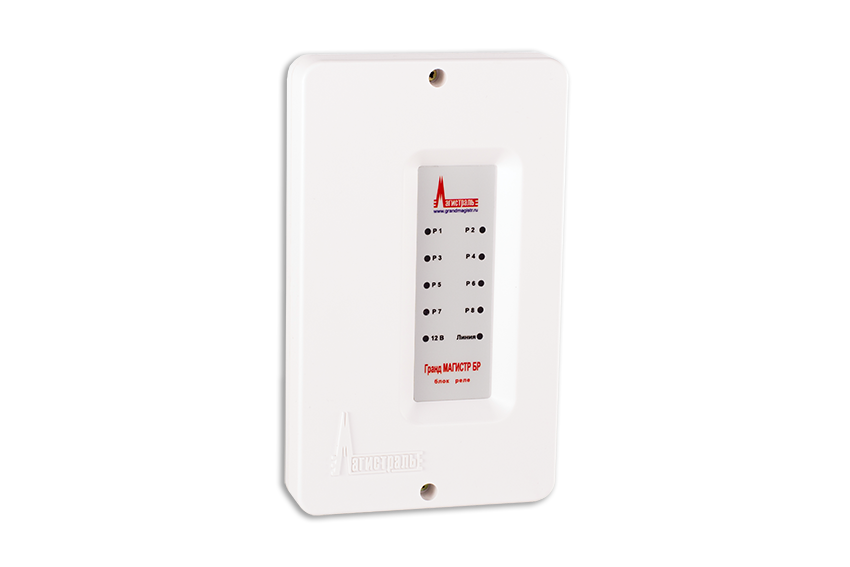

4. Гранд МАГИСТР БР -
Блок реле - Совместим с прибором Гранд МАГИСТР-125. Возможно подключение до 5 блоков реле в прибор.
Технические характеристики:
Прибор
Максимально количество блоков на внутренней линии:
32
Интерфейс внутренней линии связи блоков:
RS-485
Топология внутренней линии связи блоков, 3-х проводное подключение «шина», допускаются ответвления не более:
2 метров
Поддержка преобразования интерфейса:
радиоканал, Ethernet
Максимальная длина внутренней линии связи для подключения блоков кабелем с сечением провода не менее 0,5 мм2:
500 м
Максимальное количество блоков контроля линии:
5
Максимальное количество блоков ключей:
5
Максимальное количество выходов для подключения цепей оповещения в
приборе:
40
Максимальное количество блоков реле:
5
Максимальное количество релейных выходов в приборе:
40
Максимальное количество блоков клавиатур:
5
Максимальное количество портов доступа:
30
Минимальное время инициализации прибора после включения:
5 секунд
Максимальная емкость регистратора событий:
6500 событий
Блок клавиатуры
Максимальная длина линии связи для подключения клавиатуры кабелем с сечением провода не менее 0,5 мм2:
500 м
Максимальная длина линии для подключения считывателя ключей ТM:
40 м
Максимальное кол-во ключей TM для управления одной зоной:
8
Напряжение питания:
12±2 В
Ток, потребляемый в дежурном режиме, не более:
0,04 А
Степень защиты от воздействия окружающей среды:
IP50
Диапазон рабочих температур:
от 5 до 55 °С
Габаритные размеры блока, не более:
295х95х32 мм
Масса блока, не более:
0,48 кг
Блок контроля линии
Максимальное количество контролируемых адресных устройств:
99
Максимальная длина адресной линии, 2-х проводное подключение:
1000 м
Топология подключения адресной линии:
«шина», «звезда», «кольцо»
Количество адресных линий:
1
Количество независимых каналов для подключения адресной линии:
2
Шлейф контроля исправности внешнего РИП:
1
Шлейф контроля наличия сети 220В:
1
Максимальная длина линии ТМ:
40 м
Напряжение питания:
12±2 В
Максимальный ток, потребляемый блоком без учета внешней нагрузки:
0,05 А
Напряжение, выдаваемое блоком управления на внешнюю нагрузку:
12±2 В
Максимальный суммарный ток нагрузки выходов по цепи 12 В:
1 А
Максимальный ток нагрузки по линии питания клавиатуры:
100 мА
Максимальное время получения сигнала от адресного устройства:
1 сек.
Напряжение адресной линии, не более:
27 В
Максимальный суммарный ток потребления адресными устройствами по адресной линии, не более:
50 мА
Максимальное электрическое сопротивление адресной линии без учета адресных устройств, при короткозамкнутых жилах провода:
40 Ом
Максимальная электрическая емкость адресной линии без учета адресных
устройств в режиме холостого хода:
0,1 мкФ
Степень защиты от воздействия окружающей среды:
IP50
Диапазон рабочих температур:
от минус 30 до +55 °С
Габаритные размеры блока, не более:
200х118х43 мм
Масса блока, не более:
0,4 кг
Порт доступа
Максимальное количество ключей ТМ для постановки / снятия зоны:
8 шт.
Максимальное количество ключей ТМ для управления замком:
8 шт.
Питание порта доступа от внешнего источника:
11...14 В
Максимальная длина двухпроводной линии ТМ, не более:
5 м
Максимальный ток, потребляемый портом, не более:
0,05 А
Масса порта, не более:
0,11 кг
Параметры переключаемой группы контактов реле «Дверь:
~120 В 3 А; 24 В, 3 А
Степень защиты от воздействия окружающей среды:
IP50
Габаритные размеры блока, не более:
100х85х25 мм
Диапазон рабочих температур:
от минус 30 до 55 °С
