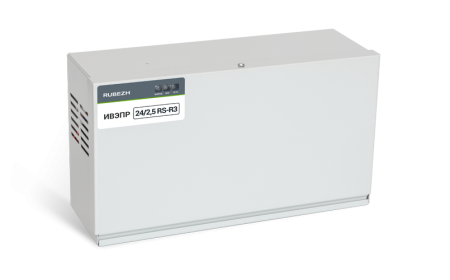

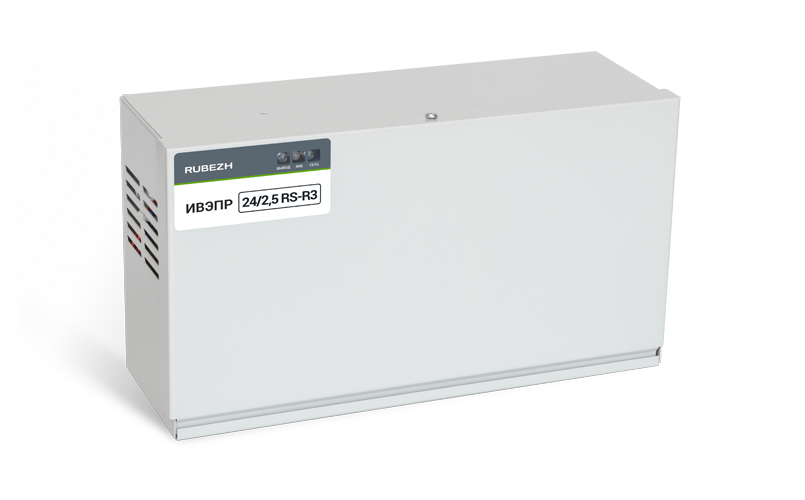

ИВЭПР 24/2.5 RS-R3 2х7 БР (К1), ИБП 24В/2.5А

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 24 В постоянным током до 2,5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж».

Источник имеет функцию формирования и передачи информации в приемно-контрольные приборы Рубеж, поддерживающие передачу по адресной линии связи с использованием протокола передачи данных RS-R3:

- напряжение сети ниже / выше нормы;
- отсутствие сетевого напряжения;
- защита (короткое замыкание на выходе ИВЭПР);
- отсутствие АКБ;
- разряд АКБ;
- глубокий разряд АКБ;
- вскрытие корпуса.

ИВЭПР 24/2,5 RS-R3 2х7 БР автоматически переходит в режим работы от АКБ при пропадании напряжения сети, и автоматически возвращается в режим работы от сети при восстановлении сетевого напряжения. Функция резервирования осуществляется от двух герметизированных необслуживаемых свинцово-кислотных аккумуляторных батарей (АКБ) напряжением 12 В, ёмкостью 7 А*ч.

Источник обеспечивает:

- защиту от короткого замыкания на выходе с автоматическим восстановлением напряжения после устранения аварийного режима;
- электронную защиту при замыкании клемм АКБ и от переполюсовки АКБ;
- защиту схемы источника от повреждений при скачках сетевого напряжения за счет наличия, металлоксидного варистора;
- защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки.

Источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы с нагрузкой, превышающей номинальную, и (или) при повышенной температуре окружающей среды.

Конструкция:

источник состоит из металлического корпуса с установленной внутри платой. На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 27,2 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 27,2 В является также напряжением питания схем заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ. К выходу преобразователя 27,2 В через клеммы «+Р»; «–Р» может подключаться необходимое количество внешних боксов БР 24 с дополнительными АКБ и схемами подзаряда и контроля.

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).

Характеристики:

Параметр	Значение
Напряжение питания от сети переменного тока, В	140 – 265
Мощность, потребляемая от сети переменного тока, Вт, не более	120
Выходное напряжение источника при работе от сети, В	26,6 - 27,6
Выходное напряжение источника при работе от АКБ, В	18,8 - 27,2
Количество устанавливаемых АКБ	2
Емкость АКБ, А·ч	7
Максимальный ток нагрузки, обеспечиваемый источником, А, не более	2,5
Степень защиты оболочки	IP20
Масса (без АКБ), кг, не более	2.1
Размеры	184x324x86
Гарантийный срок эксплуатации, мес, не более	24
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -10 до +50
